尺寸： 300mm×200mm×50mm
電氣性能（基本參數）
1、 供電電源：DC12V／4A（主板電流＜100mA，讀頭電流＜300mA）。
2、 讀卡參數：支持EM卡、M1卡；刷卡處理時間≤0.1s。
3、 讀頭接入：支持RS485通訊類型讀頭；距離為1000m
4、 PC通訊：支持RS-232／RS-485（自動轉換），或TCP／IP
            IPRS-485：距離為1000 m  速率為9600bps（115200bps）
            TCP／IP：距離為100 m    速率為10M/100M
5、 存儲容量：授權用戶：4.5萬人
              事件記錄：70000條（可擴展到44萬條）
              超級用戶：支持8900個
6、 開鎖時間：0.1～6553.5 s
7、 開門超時報警：0～255 s
8、 工作環境：
              溫度：－20℃～＋70℃
              濕度：10%～90%

功能特性
1、 信息輸出：2路繼電器電鎖控制信號
              1路繼電器報警控制信號
              1路操作正確指示信號
              1路錯誤操作指示信號
2、 信息輸入：2路開門按鈕
              2路門磁
              1路聯動警報
              4路讀卡器
3、 LCD狀態顯示：
              支持簡體中文、繁體中文、英文等多國語言顯示
              支持刷卡卡號、姓名、事件結果等中文顯示
              支持公共信息廣播顯示
              支持彩屏觸摸鍵盤技術
4、 LED狀態指示：
              2個通訊指示
              1個運行指示
              1個刷卡處理指示
              1個系統異常指示
5、 開門方式：支持單卡、超級用戶密碼、卡+密碼、管理卡、多卡開門（6張）、無卡開門、遠程開門等
6、 等級控制：支持99級用戶通行權限
7、 時段控制：支持通行時段、假日時段、門磁檢測時段、報警時段、常開/閉時段設置
8、 警報控制：支持異常開門、開門超時報警與恢復；支持火災、防盜聯動警報與恢復；支持脅迫報警與恢復
9、 安全控制：支持多門互鎖、反潛回等控制；支持身份驗證密碼、脅迫密碼自定義
10、 通信控制：支持主動/被動報告記錄、主動/被動上傳卡號由PC控制四種方式
11、 永不當機：支持系統故障自動檢測、自動重啟等以防止死機現象
12、 安全保護：支持四級防雷通訊保護；支持抗強電、短路、誤接自動隔離與恢復接口保護

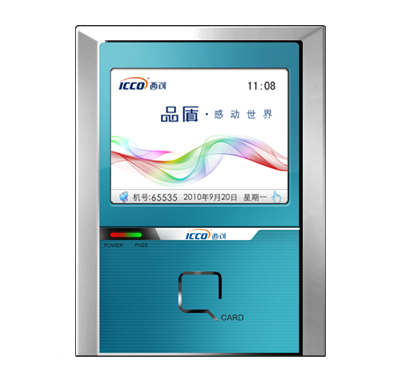

i9彩屏觸摸讀卡器技術參數
1． 電    源：電壓：DC12V（±10%）電流：＜300mA
2． 通訊方式：RS485/9600BPS
3． 通訊距離：<1000米(與門禁控制器距離)
4． 讀卡類型：M1卡或EM4001兼容卡。
5． 像    素：320X240
6． 背景容量：3張圖片
7． 尺    寸：138mm×100mm×23mm

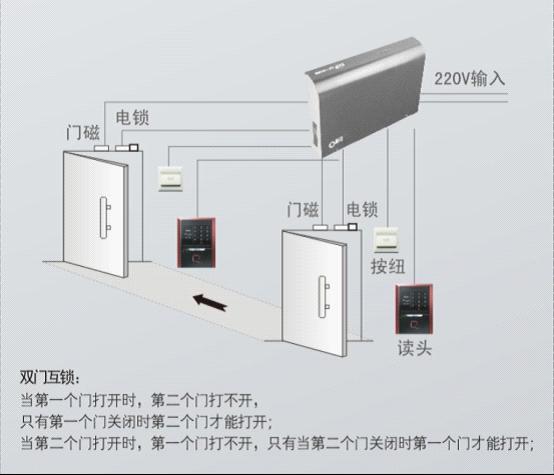

產品接線圖

簡述：支持簡體中文、繁體中文、英文等多國語言顯示支持刷卡卡號、姓名、事件結果等中文顯示 支持公共信息廣播顯示 支持彩屏觸摸鍵盤技術
